影像是什么
从真实世界中获取数字影像有很多方法，比如数码相机、扫描仪、CT或者磁共振成像。无论哪种方法，我们（人类）看到的是影像，而让数字设备来“看“的时候，则是在记录影像中的每一个点的数值。 [1]

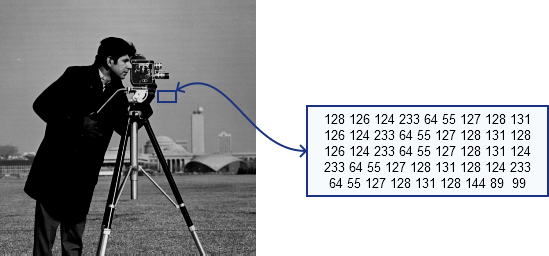

比如上面的影像，在标出的蓝框中你见到的只是一块灰色区域，但是计算机中识别为一个矩阵，该矩阵包含了所有像素点的强度值。如何获取并存储这些像素值由我们的需求而定，最终在计算机世界里所有影像都可以简化矩阵信息。当然，影像还有其他信息，下面我们即将介绍。
影像元数据

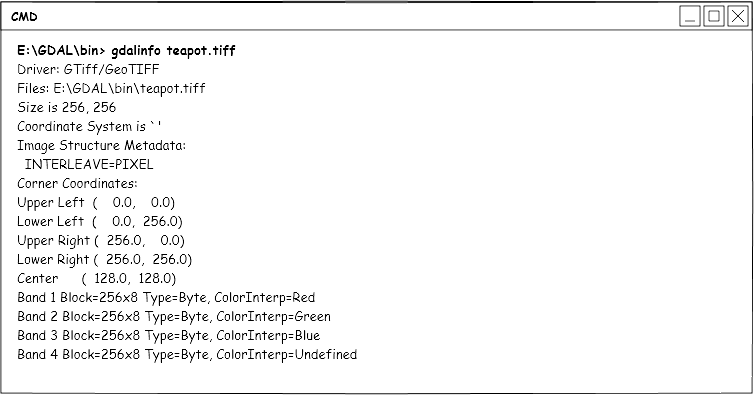

影像元数据是指影像中除了信息矩阵以外的一些参考数据。例如影像的长、宽、波段数、数据类型、存储方式、投影坐标、太阳高度角、获取时间、传感器信息等内容。使用 gdalinfo文件信息工具 ，我们就可以看到影像的元数据信息：
GDAL中的影像
GDAL中，影像也可以称为 数据集 ，大致分为两种类型，多波段影像和多数据集影像。 GDAL数据模型 中我们将详细介绍GDAL对影像数据如何解析和读写，这章中，我们只简单的分析一下两种数据的共性和区别。
多波段数据
多波段数据是我们比较熟悉的，例如tiff格式、jpg格式、png格式、img格式等，都是多个波段的数据。我们一般处理的也都是多波段的数据。

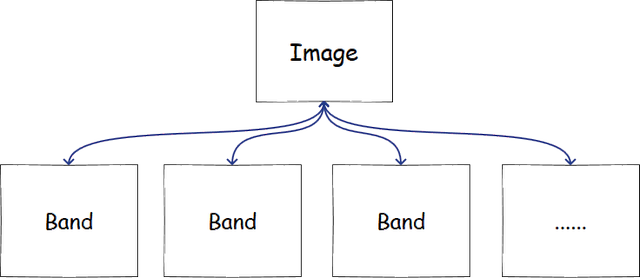

多波段的数据实际上可以看为一个二维的数组，在GDAL中就是包含了多个 波段 的一个 数据集 ，里面保存了影像的所有数据以及元数据。其中数据存在 波段 中，每个波段可以当作一维数组进行处理。如下图所示：
多数据集数据

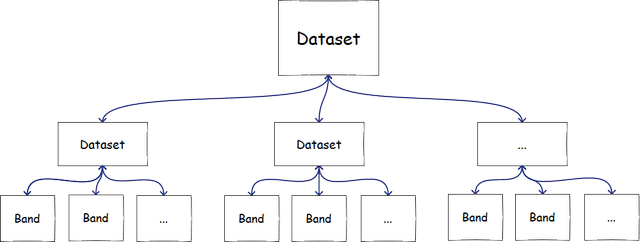

这种数据遥感影像中也比较常见，例如hdf格式、he5格式、netcdf格式等。这些数据在GDAL中，与上文介绍的多波段数据不同，是包含了多个 数据集 的 数据集 。可以简单的理解为：一个多数据集数据包含了多个 多波段数据 ，当然，实际上，这些 多波段数据 里大部分只有一个波段。如下图所示：
一般我们会将多数据集数据转化为多波段的数据，方便处理。下面就是一个多数据集数据转换为多波段数据的函数，其中的部分内容我们将在后文中陆续展开讲解：
/**
GDALAllRegister,仅此一次
*/
void RegisterAll()
{
if(GDALGetDriverByName("GTiff") == NULL) {
GDALAllRegister();
}
}
/**
所有subset转成一个tif
@param fileName 输入文件名
@param outfile 输出文件名
@param pBandIndex 所需输出的数据集，用数组表示，从1开始，例如[1,3,5]，传入NULL表示全部数据集
@param pBandCount 所需输出数据集个数，如果pBandIndex设置为NULL，此参数无作用
@return
*/
void subsets2tif(const char *fileName, const char *outfile, \
int *pBandIndex, int pBandCount)
{
int i, j;
char *outFileName = NULL; //输出文件名
if(outfile == NULL) {
int charNum = strlen(fileName);
charNum += 5;
outFileName = new char[charNum];
strcpy(outFileName, fileName);
strcat(outFileName, ".tif") ;
} else {
int charNum = strlen(outfile);
outFileName = new char[charNum + 1];
strcpy(outFileName, outfile);
}
RegisterAll();//注册类型，打开影像必须加入此句
GDALDataset *pDataSet = (GDALDataset *) GDALOpen(fileName, GA_ReadOnly);
if(pDataSet == NULL) {
printf("不能打开该文件，请检查文件是否存在！");
return ;
}
//获取子数据集
char **papszSUBDATASETS = pDataSet->GetMetadata("SUBDATASETS");
int subdsNumber = papszSUBDATASETS == NULL ? 1 : CSLCount(papszSUBDATASETS) / 2;
char **vSubDataSets = new char*[subdsNumber]; //子数据集名称列表
char **vSubDataDesc = new char*[subdsNumber]; //子数据集描述列表
char *papszMetadata = NULL;
//如果没有子数据集，则其本身就是一个数据集
if(papszSUBDATASETS == NULL) {
const char *Metadata = GDALGetDriverShortName((GDALDriverH)pDataSet);
vSubDataSets[0] = new char[strlen(Metadata) + 1];
vSubDataDesc[0] = new char[strlen(Metadata) + 1];
strcpy(vSubDataSets[0], Metadata);
strcpy(vSubDataDesc[0], Metadata);
} else {
int iCount = CSLCount(papszSUBDATASETS); //计算子数据集的个数
if(iCount <= 0) { //没有子数据集,则返回
GDALClose((GDALDriverH)pDataSet);
return;
}
//将子数据集压入列表
for(i = 0, j = 0; papszSUBDATASETS[i] != NULL; i++) {
if(i % 2 != 0) {
continue;
}
char *setInfo = papszSUBDATASETS[i];
setInfo = strstr(setInfo, "=");
if(setInfo[0] == '=') {
memmove(setInfo, setInfo + 1, strlen(setInfo)); //提取元数据中子数据集名称
vSubDataSets[j] = new char[strlen(setInfo) + 1];
strcpy(vSubDataSets[j], setInfo);
}
char *descptn = papszSUBDATASETS[i + 1];
descptn = strstr(descptn, "=");
if(descptn[0] == '=') {
memmove(descptn, descptn + 1, strlen(descptn)); //提取元数据中子数据集描述
vSubDataDesc[j] = new char[strlen(descptn) + 1];
strcpy(vSubDataDesc[j], descptn);
}
j++;
}//end for
}
int Width, Height;
GDALDriver *poDriver;
const char *pszFormat = "GTiff";
poDriver = GetGDALDriverManager()->GetDriverByName(pszFormat);
if(poDriver == NULL) {
return;
}
//将每个子数据集转为对应的tif假设所有数据集大小相同
bool init = false;
int iBands = pBandIndex != NULL ? pBandCount : subdsNumber;
int realBandCount = 0;
for(i = 0; i < subdsNumber; i++) {
if(pBandIndex != NULL) {
bool runNext = true;
for(j = 0; j < pBandCount; j++) {
if(pBandIndex[j] == (i + 1)) {
realBandCount = j + 1;
runNext = false;
break;
}
}
if(runNext) {
continue;
}
} else {
realBandCount = i + 1;
}
char *dsName = vSubDataSets[i];
GDALDataset *subDs = (GDALDataset *) GDALOpen(dsName, GA_ReadOnly);
if(subDs == NULL) {
continue;
}
Width = subDs->GetRasterXSize();
Height = subDs->GetRasterYSize();
void *subData;
GDALRasterBand *poBand = subDs->GetRasterBand(1);
GDALDataType eBufType = poBand->GetRasterDataType();
switch(eBufType) {
case GDT_Byte:
subData = new char[Width * Height];
break;
case GDT_Int16:
subData = new short[Width * Height];
break;
case GDT_Int32:
subData = new int[Width * Height];
break;
case GDT_Float32:
subData = new float[Width * Height];
break;
case GDT_Float64:
subData = new double[Width * Height];
break;
default:
subData = new double[Width * Height];
break;
}
poBand->RasterIO(GF_Read, 0, 0, Width, Height, subData,\
Width, Height, eBufType, 0, 0);
//写入影像
GDALDataset *pDstDs = NULL;
if(!init) { //创建影像
char **papszOptions = NULL;
//设置bsq或者 BIP bsq:BAND,bip:PIXEL
papszOptions = CSLSetNameValue(papszOptions, "INTERLEAVE", "BAND");
pDstDs = poDriver->Create(outFileName, Width, Height, \
iBands, eBufType, papszOptions);
double geos[6];
subDs->GetGeoTransform(geos);//变换参数
char *pszProjection = NULL;
char *pszPrettyWkt = NULL;
//获取ds1坐标
OGRSpatialReferenceH hSRS;
if(GDALGetProjectionRef(subDs) != NULL) {
pszProjection = (char *) GDALGetProjectionRef(subDs);
hSRS = OSRNewSpatialReference(NULL);
if(OSRImportFromWkt(hSRS, &pszProjection) == CE_None) {
OSRExportToPrettyWkt(hSRS, &pszPrettyWkt, FALSE);
pDstDs->SetProjection(pszPrettyWkt);
}
}
//设置坐标
pDstDs->SetGeoTransform(geos);
CPLFree(pszPrettyWkt);
pDstDs->SetMetadata(subDs->GetMetadata());
pDstDs->FlushCache();
init = true;
} else {
//打开影像
pDstDs = (GDALDataset *) GDALOpen(outFileName, GA_Update);
}
GDALRasterBand *poBandOut;
poBandOut = pDstDs->GetRasterBand(realBandCount);
poBandOut->SetScale(poBand->GetScale());
poBandOut->SetOffset(poBand->GetOffset());
poBandOut->SetUnitType(poBand->GetUnitType());
poBandOut->SetColorInterpretation(poBand->GetColorInterpretation());
poBandOut->SetDescription(poBand->GetDescription());
poBandOut->SetNoDataValue(poBand->GetNoDataValue());
//GDT_Float32和 **OutputImg 类型要对应！
poBandOut->RasterIO(GF_Write, 0, 0, Width, Height, \
subData, Width, Height, eBufType, 0, 0);
pDstDs->FlushCache();
//关闭
GDALClose(subDs);
GDALClose(pDstDs);
delete[] subData;
}
GDALClose(pDataSet);
if(papszMetadata) {
delete papszMetadata;
}
for(i = 0; i < subdsNumber; i++) {
delete[] vSubDataDesc[i];
delete[] vSubDataSets[i];
}
delete[] vSubDataDesc;
vSubDataDesc = NULL;
delete[] vSubDataSets;
vSubDataSets = NULL;
delete[] outFileName;
}
